GKGR 系列礦用一般型高壓軟起動控制柜是在礦用一般型真空電磁起動器的基礎上，改直接起動為軟起動，降低了起動電流，這樣減少了沖擊電流對電網及負載的沖擊。軟起動控制柜是目前最先進、最流行的電動機起動器。它采用16位單片機進行中文智能化控制，可以無級調壓至最佳起動電流，保證電動機在負載要求的起動特性下平滑起動，再輕載時能節約電能。傳統鼠籠型異步電動機的起動方式有直接起動或自耦降壓起動、電抗器減壓起動、延邊三角形減壓起動等。這些起動方式，起動轉矩基本固定、但不可調，起動過程中會(huì )出現二次沖擊電流，對負載機械有沖擊轉矩，且受電網電壓波動的影響。造成的起動瞬間電流尖峰沖擊，對前一級總開關（饋電開關、高壓饋電開關帶漏電保護的）沖擊跳閘。當電網電壓下降時可能造成電機堵轉等問題。但是軟起動可以克服上述缺點，軟起動控制柜具有無沖擊電流，可自由使用地無極調壓至最佳起動電流及輕載時節能等優點，

產品特點：

軟起動控制柜的柜體使用不小于2mm厚的冷軋鋼板焊接，表面采用靜電噴涂而成，具有良好的穩固性及抗腐蝕性。

高壓軟起動控制柜主要由主控制器、觸摸屏、電流互感器、軟起功率組件、交流高壓接觸器、電纜、母排、絕緣件、光纖及低壓控制部分等組成。

結構組成：

軟起動控制柜的柜體使用不小于2mm厚的冷軋鋼板焊接，表面采用靜電噴涂而成，具有良好的穩固性及抗腐蝕性。

高壓軟起動控制柜主要由主控制器（主控板）、觸摸屏、電流互感器、軟起功率組件（高壓可控硅、驅動板、RC吸收回路、散熱器、絕緣件等）、交流高壓接觸器、電纜、母排、絕緣件、光纖及低壓控制部分等組成。

工作原理

軟起動控制是由三相交流電源與被控電動機之間串有三相反并聯晶閘管（可控硅）組件及驅動晶閘管電子開關特性，通過軟起動控制柜中主控制板的單片機控制其觸發脈沖、觸發角的大小來改變晶閘管的導通程度，從而改變加到定子繞組上的三相電壓。異步電動機在定子調壓下的主要特點是電動機的轉矩近似于定子電壓的平方成正比。當晶閘管的導通角從0°開始上升時，電動機開始起動。隨著導通角的增大，晶閘管的輸出電壓也逐漸增高，電動機便開始加速，直至晶閘管全導通，電動機在額定電壓下工作。軟起動控制柜由電子控制電路轉換至旁路真空交流接觸器工作，使電動機投入電網全壓運行。

安裝與儲藏環境

1、 環境溫度：-20℃ ~ +40℃ ;

2、 周?chē)諝庀鄬穸炔淮笥?5%（-25℃時）；

3、 海拔不超過1000m；

4、 在無顯著搖動與沖擊振動的地方；

5、 在無瓦斯、煤塵爆炸危險的場所；

6、在無破壞絕緣及腐蝕金屬的氣體和蒸汽的環境；

7、應水平安裝（傾斜度不超過15°）

注：用戶有特殊要求時可與制造商協商解決。

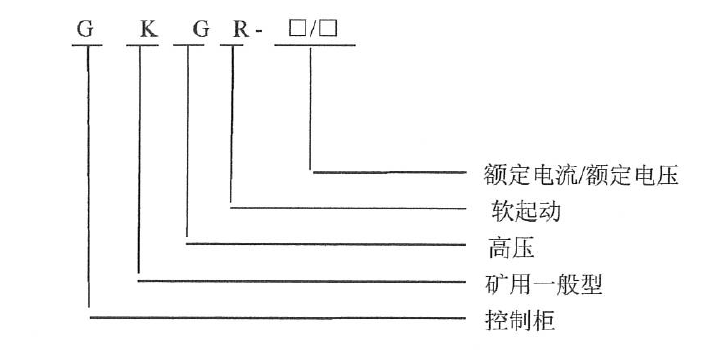

產品型號說明：
